| １.９ 儀表工作原理 |
| TSR 系列智能化彩色流量積算記錄儀采用插卡組合式結構，由一塊主機板與不同類型的擴展板組合成不同類型的記錄儀， |
| 每臺儀表最多可帶 9塊擴展板。 |
| |
| 主要技術指標 |
|
★ 輸入信號 模擬量輸入： 熱電偶 B 、 S 、 K 、 E 、 T 、 J 、 W
|
|
熱電阻 PT100 、CU50
|
|
電壓 0 — 5V 1 — 5V
|
|
0 — 100mV 0 — 20mV
|
|
電流 0 — 10mA 4 — 20mA
|
|
脈沖量輸入： 矩形波，正弦波或三角波
|
| 幅度 ≥ 4V 頻率 0 – 15KHz |
|
★ 輸出信號 模擬量輸出： 電流 0 — 10mA （負載≤ 750 Ω ）
|
|
4 — 20mA （負載 ≤ 500 Ω ）
|
|
電壓 0 — 5V （負載 ≥ 250K Ω ）
|
|
1 — 5V （負載 ≥ 250K Ω ）
|
|
開關量輸出： 繼電器觸點容量： AC 220V/3A 或 DC 24V/5A （阻性負載）
|
|
SCR 輸出 —— 400V/0.5A
|
|
SSR 輸出 —— 6 – 9 V/0.05A
|
| 饋電輸出 ： DC 24V/30mA |
|
★ 精 度 0.5 %FS ± 1 字 或 0.2% FS ± 1 字
|
|
★ 小信號切除 0 — 25.5%FS
|
|
★ 測量范圍 - 1999 — 999999 字
|
|
★ 采樣周期 1 秒
|
|
★ 記錄間隔 1 秒—— 4 分鐘之間以秒為單位共 240 檔可供選擇。
|
| ★ 顯示方式 背光式大屏幕真彩液晶（ LCD ）圖形顯示板 |
|
顯示內容可由漢字，西文，數字，過程曲線，光柱等組成
|
| 通過面板按鍵可完成畫面翻頁，歷史數據前后搜索， LCD 畫面對比度，屏幕時標變更等 |
|
★ 參數設定 中文菜單提示，通過按鍵或上位機通訊口設定，設定參數密碼鎖定。
|
| ★ 報警功能 每個通道最多可以設定 4 個報警點，每個報警點可選擇上限或下限報警，可設置報警輸出延時時間、報 |
| 警回差、繼電器觸點輸出（ 4 個繼電器可復用）、蜂鳴報警輸出。還可設置外接報警音響觸點和報警 |
| 屏自動切換功能。每個通道保存最新的 16 條報警信息。 |
|
★ 控制方式 可選擇帶回差的 ON/OFF 繼電器觸點輸出 （ AC220V/3A ）。
|
|

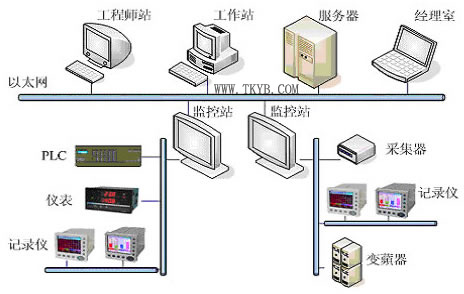

★ 通訊輸出 RS232/485 ，波特率 1200 ~ 19200pbs ( 帶光隔，儀表后側接口 )
|
| 1200 ~ 57600pbs (TTL 電平，儀表前端 USB 接口 ) |
|
★ 打印功能 可外接面板式、臺式微型打印機或帶串口輸出的寬行打印機 ( 如 LQ-300K ) ，打印歷史數據或曲線。
|
| ★ 保護方式 設定參數永久保存，記錄數據斷電保存，內置看門狗電路。 |
|
★ 屏保功能 可設置在連續無按鍵一定時間后，關閉屏幕顯示，以延長液晶屏的使用壽命。按任意鍵即可恢復屏幕顯示
|
|
★ 語 言 中文 ( 簡體或繁體 )
|
|
★ 使用環境 環境溫度 0 ~ 45 ℃ 相對濕度 ≤ 85%RH 避免強腐蝕性氣體。 電源電壓 AC 220V + 10 - 15% 50 - 60Hz
|
|
★ 功 耗 ≤ 25W
|
|
★ 重 量 約 2700 g
|
|
★ 安 裝 儀表尺寸： 288× 288× 240 mm 開孔尺寸： 280× 280 mm
|
| 安裝：卡條式固定架 |
|
★ 存儲容量 最大存儲空間為 192Mbit,數據記錄時間長短與儀表通道數、存儲容量、記錄時間間隔有關,可參考下表:
|
| 容量（ Mbit） |
記錄間隔 (S)
|
通道數
|
大約可記錄天數 (天)
|
|
64
(出廠基本配置)
|
10
|
1
|
152
|
|
2
|
76
|
|
4
|
38
|
|
8
|
18
|
|
16
|
8
|
|
240
|
1
|
3663
|
|
2
|
1831
|
|
4
|
915
|
|
8
|
438
|
|
16
|
199
|
|
128
（可擴展）
|
10
|
1
|
327
|
|
2
|
163
|
|
4
|
81
|
|
8
|
39
|
|
16
|
17
|
|
240
|
1
|
7850
|
|
2
|
3925
|
|
4
|
1962
|
|
8
|
938
|
|
16
|
426
|
|
192
（可擴展）
|
10
|
1
|
501
|
|
2
|
250
|
|
4
|
125
|
|
8
|
59
|
|
16
|
27
|
|
240
|
1
|
12037
|
|
2
|
6018
|
|
4
|
3009
|
|
8
|
1439
|
|
16
|
654
|
|
|
|
| ★ 輸入種類及測量量程 ： |
|
輸入種類
|
型號
|
測量量程
|
輸入種類
|
型號
|
測量量程
|
|
DCV
|
0 ～ 20mV
|
-9999~99999
|
TC
|
S
|
-50.0 ～ 1769.0 ℃
|
|
0 ～ 100mV
|
-9999~99999
|
B
|
-50.0 ～ 1820.0 ℃
|
|
0 ～ 5V
|
-9999~99999
|
K
|
-50.0 ～ 1372.0 ℃
|
|
1 ～ 5V
|
-9999~99999
|
E
|
-50.0 ～ 1000.0 ℃
|
|
DCI
|
0 ～ 10mA
|
-9999~99999
|
J
|
-50.0 ～ 1200.0 ℃
|
|
4 ～ 20mA
|
-9999~99999
|
T
|
-199.90 ～ 320.00 ℃
|
|
DI
|
接點輸入
|
接點： on/off
|
Wre 3-25
|
0.0 ～ 2300.0 ℃
|
|
DCV 輸入（TTL）
|
| OFF ： 2.4V 以下 |
| ON ： 2.4V 以上 |
|
RTD
|
Pt100
|
-200.0 ～ 850.0 ℃
|
|
Cu50
|
50.00 ～ 150.00 ℃
|
|
| |
|
| 安裝與接線 |
| 3.1 注意事項 |
| 本儀表的使用注意事項 |
|
本儀表中塑料零部件較多，清潔時請用干燥的軟布擦拭。不可用含苯、橡膠水等有機溶劑清洗。
|
|
請不要用尖利的物品與LCD屏接觸，可能發生故障。
|
|
請不要用力對本儀表沖擊。
|
|
不使用時請斷電。
|
| 如果儀表內有異常聲音、冒煙或有異味時，請立即斷電并及時與我公司客戶服務部或當?shù)亟?jīng)銷商聯系。 |
| 3.2 儀表的安裝 |
| 3.2.1 安裝環境 |
|
為保證本儀表能正常工作，必須將本儀表安裝在無強干擾的儀表盤上；
|
|
為了能使本儀表牢靠地安裝在儀表盤上，儀表盤面板的鋼板厚度不應低于 4mm 。
|
|
并請確認環境溫： 0 ℃ —45 ℃ ；環境濕度為： 10%—85% （無結露）；
|
| 請注意不要安裝在太陽光直射、多蒸汽、多腐蝕性氣體、電磁發生源的地方； |
| 3.2.2 安裝尺寸 |
| 本儀表的安裝尺寸如下圖 3-2-1所示。（單位：mm） |
